Кладка печей

Для кладки печей отбирают хорошо обожженный кирпич правильной формы, одномерный, с прямыми углами, гранями и поверхностями, без трещин и без примесей камней и извести. Перед кладкой его нужно смачивать, погрузив на несколько минут в воду; тугоплавкий кирпич только ополаскивать водой для удаления с него пыли.

Толщина стенок печи зависит от ее конструкции: они могут быть в 1; 1/2; 1/4; 2/4; 3/4 кирпича . Для лучшей перевязки швов стены в один кирпич выкладывают поочередно рядами, то есть ряд тычков — ряд ложков . Стены в 3/4 кирпича кладут из двух рядов: первый в 1/2 кирпича, второй в 1/4 кирпича , а в 1/2 кирпича — из одних ложков, но можно из двух рядов кирпича, положенных на ребро. Кирпич, уложенный на ребро, дает стену в 1/4 кирпича . У стен в 1/2 кирпича с полным перекрытием швов, как говорят, в 2/4 кирпича он тоже кладется на ребро, но так, что один ряд находится на 5—6 см выше другого.

Кладку ведут с обязательной перевязкой швов. Каждый шов должен перекрываться цельным кирпичом с заходом на стороны по 1 /2 кирпича; в некоторых случаях допускается перевязка в I /4. При кладке топливника и дымоходов кирпич предварительно подбирают, раскладывают насухо, притесывают и пригоняют с таким расчетом, чтобы обеспечить перевязку швов у каждого ряда кирпича. Кладку можно вести сразу на раствор, если есть чертежи порядовок.

При кладке печей следует по возможности избегать околки и тески кирпича, так как отесанная поверхность менее прочна. Укладывать кирпич отесанной стороной внутрь топливника и дымовых каналов нежелательно, так как ослабленный теской кирпич под действием высокой температуры может быстро выкрошиться. Лучше такой кирпич укладывать так, чтобы тесаные поверхности были закрыты кладкой. Теска должна быть сделана аккуратно, чтобы кирпич был точно подогнан по месту. При околке печник, держа кирпич на ладони, делает на нем насечки со всех четырех сторон, а затем одним резким ударом разбивает его на нужные части .

После подгонки кирпича его начинают укладывать. Расстилают раствор (рис. 146) тонким слоем, не более 5 мм. Затем укладывают кирпич, а выжатый из швов излишний раствор с двух сторон кладки очищают кельмой или ребром ладони. Каждый ряд обязательно проверяют на горизонтальность, прямоугольность, а стенки и углы — на вертикальность (рис. 147). Так же укладывают следующие ряды, тщательно соблюдая перевязку швов. Для перекрытия каналов внутри печи кирпич помещают на стальные полосы. Такая вставка металла не всегда желательна, так как он при нагревании расширяется больше, чем кирпич, и разрушает кладку. Чтобы избежать этого, остальные полосы кладут свободно, не закрепляя раствором. А лучше всего при кладке стенок печи кирпич крепить «в замок» .

Гладкой и ровной поверхности дымоходов достигают тщательностью выполнения самой кладки и последующей швабровкой стенок мокрой тряпкой. Швабровка вертикальных поверхностей проводится через каждые 5—6 рядов кладки.

Кладка сводов и арок. Печные газоходы и проемы, которые по своим размерам превышают длину кирпича, перекрывают постепенным напуском кирпича поверх первого, второго и последующих рядов . Толщина перекрытий в любом месте должна быть не менее двух рядов кирпича, положенных плашмя (140 мм).

Топливники печей, каминов лучше всего перекрывать арками и сводами . В каждой арке или своде различают пяту, стрелу подъема, замок и пролет — расстояние между опорами, соответствующее ширине перекрываемого отверстия. Арки и своды выкладывают толщиной в 1 /2 кирпича по дощатой опалубке, которую настилают по изготовленным кружалам. Пяты для свода следует делать из тесанного по шаблону кирпича.

Кладку свода ведут одновременно с двух сторон (с пят), двигаясь к середине свода, тщательно соблюдая перевязку швов и стесывая по необходимости нижние части ребер кирпича. Число кирпичей в каждом ряду должно быть нечетным. Средний, или замковый, кирпич замыкает свод, поэтому в кладку его вставляют с усилием (заклинивают). Каждый выложенный ряд проверяют шнуром или линейкой, определяя правильность направления швов как по длине свода, так и по высоте укладываемого кирпича. Готовый свод оставляют в опалубке несколько дней, а затем кружала вместе с опалубкой удаляют из печи. Если опалубку не удается выбить, ее выжигают при первой топке.

Кладку арок и сводов выполняют с перевязкой соседних рядов в 1/2 кирпича для того, чтобы поперечные швы не получались сквозными. Толщина швов с лицевой стороны свода должна быть минимальной (3 мм). Кладку надо выполнять аккуратно и точно. При небрежном отношении возможно разрушение перекрытия. Некоторые своды и арки кладут толщиной в один кирпич.

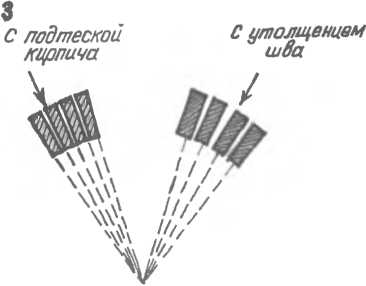

Своды можно выкладывать и без подтески кирпича, делая шов внизу как можно тоньше, а вверху толще. Для утолщения в верхние швы вставляют кусочки кирпича и заделывают их густым глиняным раствором. Этот способ хорош при разнице между нижним и верхним швом около 8 мм .

Топливники шириной до 42 см можно перекрывать упрощенным треугольным сводом. Для этого в стенках печи также делают пяты, а чтобы они были более прочными с наружной стороны, их стягивают стальными уголками или утолщают в этом месте стены.

Установка и крепление печных приборов. Печные приборы устанавливают и закрепляют по ходу ведения кладки. При этом следует учитывать, что топочные и прочистные дверки, дымовые задвижки, колосниковые решетки и другие чугунные приборы и кирпичная кладка имеют различные коэффициенты расширения при нагревании. Поэтому размеры отверстия для топочной дверцы по длине и ширине должны быть на 5 мм больше ее рамки. Сначала между рамкой топочной дверки прокладывают асбестовый шнур толщиной 5 мм (или асбестовую ленту) и замазывают его раствором. Затем к рамке с четырех сторон крепят проволоку, свитую из трех-четырех стержней, длиной 100— 120 мм. Все это вставляют в топочное отверстие в процессе кладки, проволоку выводят в шов, зажимают кирпичом и заливают раствором. Рамка с асбестовым шнуром должна входить в проем достаточно плотно, нельзя оставлять пустоты между кладкой и рамкой. Их заполняют боем кирпича.

Топочное отверстие перекрывают по- разному: при ширине пролета меньше чем длина кирпича, кирпичом «в замок», а при большей ширине — перемычкой . Делая перекрытие при помощи металлических вкладок, необходимо сначала убедиться, что верхняя сторона металлической полосы, которая входит в кладку, лежит на одном уровне с рядами по обе стороны топочного отверстия.

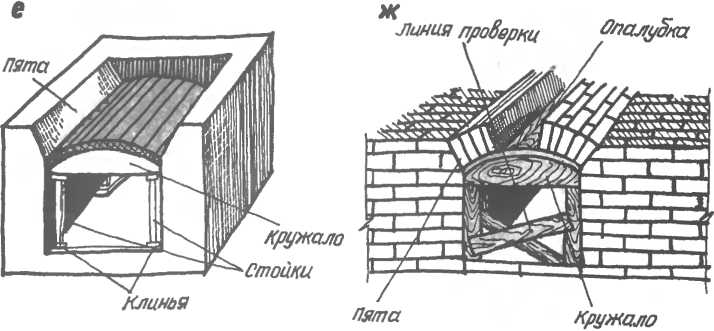

Кладка сводов и арок:

а — построение свода; б — доска с кружалом; в — кружало; г ~ шаблон пяты; д — обратный шаблон пяты; е — устройство опалубки для кладки свода; ж — кладка свода; з — виды кладки свода из клиновидных и обычных кирпичей; и — упрощенный треугольный свод.

Колосниковую решетку укладывают без раствора на подготовленное для нее место в полу топки, оставляя по сторонам промежутки (зазоры) в 5 мм, засыпаемые песком или золой. Верх колосниковой решетки размещают ниже топочного отверстия не менее, чем на 1—2 ряда кирпича, положенного плашмя. Зазоры в решетке должны быть расположены вдоль топливника.

Поддувальные и вьюшечные дверки, а также другие приборы, не подвергающиеся действию высоких температур, можно закреплять проволокой, заделанной в кладке.

Духовой шкаф ставят так же, как и топочные дверцы. Зазор между кладкой и духовым шкафом заполняют асбестовым шнуром. Со стороны топки стенки шкафа облицовывают в 1/4 кирпича, а сверху обмазывают глиняным раствором слоем до 1 см. Духовой шкаф устанавливают так, чтобы он обогревался со всех сторон.

Плиту укладывают на тонкий слой глиняного раствора так, чтобы большая конфорка располагалась над топливником, а малая над духовкой. Она должна находиться над верхом духовки на толщину ряда кирпича. Верхний ряд кладки, на который уложена плита, рекомендуется обрамлять уголками для упрочения кладки. Между плитой (по всему контуру) и кладкой необходимо предусмотреть зазор примерно 15 мм, чтобы предотвратить разрушение кладки от температурного расширения частей плиты при быстром ее разогреве.
