Как устраиваются дымовые трубы для печей

Дымовые трубы в зависимости от способа и места установки бывают: стенные, устраиваемые непосредственно в стенах; коренные, выкладываемые в виде отдельно стоящего кирпичного стояка, и насадные, устраиваемые на самой печи.

Стенные дымоходы следует располагать во внутренних стенах здания. Прокладка в наружных стенах менее экономична, так как в этом случае газы передают часть теплоты не отапливаемому помещению, а в атмосферу. Из-за низкой температуры атмосферного воздуха газы, проходя по стенному дымоходу, чрезмерно охлаждаются, что ухудшает тягу печи. При расположении стояка в наружной стене минимальная толщина кладки от него до внешней поверхности стены принимается в зависимости от расчетной температуры наружного воздуха: при — 20°С и выше — 38 см (в 1,5 кирпича).

В стенах, выложенных из силикатного кирпича, шлакобетона и т. д., участки, где проходят дымовые каналы, следует выкладывать из красного кирпича.

Коренные трубы возводятся, как правило, в деревянных домах, при наличии в разных комнатах нескольких отопительных приборов, например печи и камина или плиты и печи. Трубу в этом случае закладывают на отдельном основании с перевязкой швов. Толщина ее стенок — в 1/2 кирпича. Насадные трубы устанавливаются непосредственно на печи.

Размер дымовой трубы зависит от размера печи и выполняется в пять кирпичей (пятерик) с отверстием дымового канала 260x 130 мм, в шесть кирпичей (шестерик) с отверстием дымового канала 260 х 260 мм и других размеров. Кладут дымовые трубы из качественного, неколотого кирпича с соблюдением строгой перевязки швов (рис. 151). Высота трубы должна быть не менее 5 м, считая от уровня колосниковой решетки.

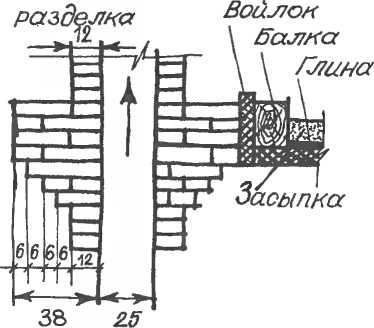

Элементы кладки трубы:

а — разрез разделки; б — последовательность кладки разделки; в — кладка выдры шейки и оголовка трубы.

В месте перекрытия труба должна иметь разделку (распутку)—уширенную часть, которая выкладывается с постепенным напуском кирпича, увеличивая размеры трубы до 530x530 мм . В месте пропуска ствола трубы через кровлю на трубном стояке также выкладывают напуск из кирпича—выдру . Выдру кладут ступенями. Ее назначение — препятствовать попаданию дождя и снега в чердачное помещение через щели между трубой и кровлей. Эти щели закрывают листами кровельной стали, концы пропускают под выступающие края выдры.

Выше кровли дымовые трубы выкладывают на известковом или цементном растворе, так как глиняный легко выветривается и размывается дождем. Оголовки кирпичных дымовых труб, возвышающиеся над кровлей, защищают сверху от дождя и снега колпаком.
