Электропроводка своими руками

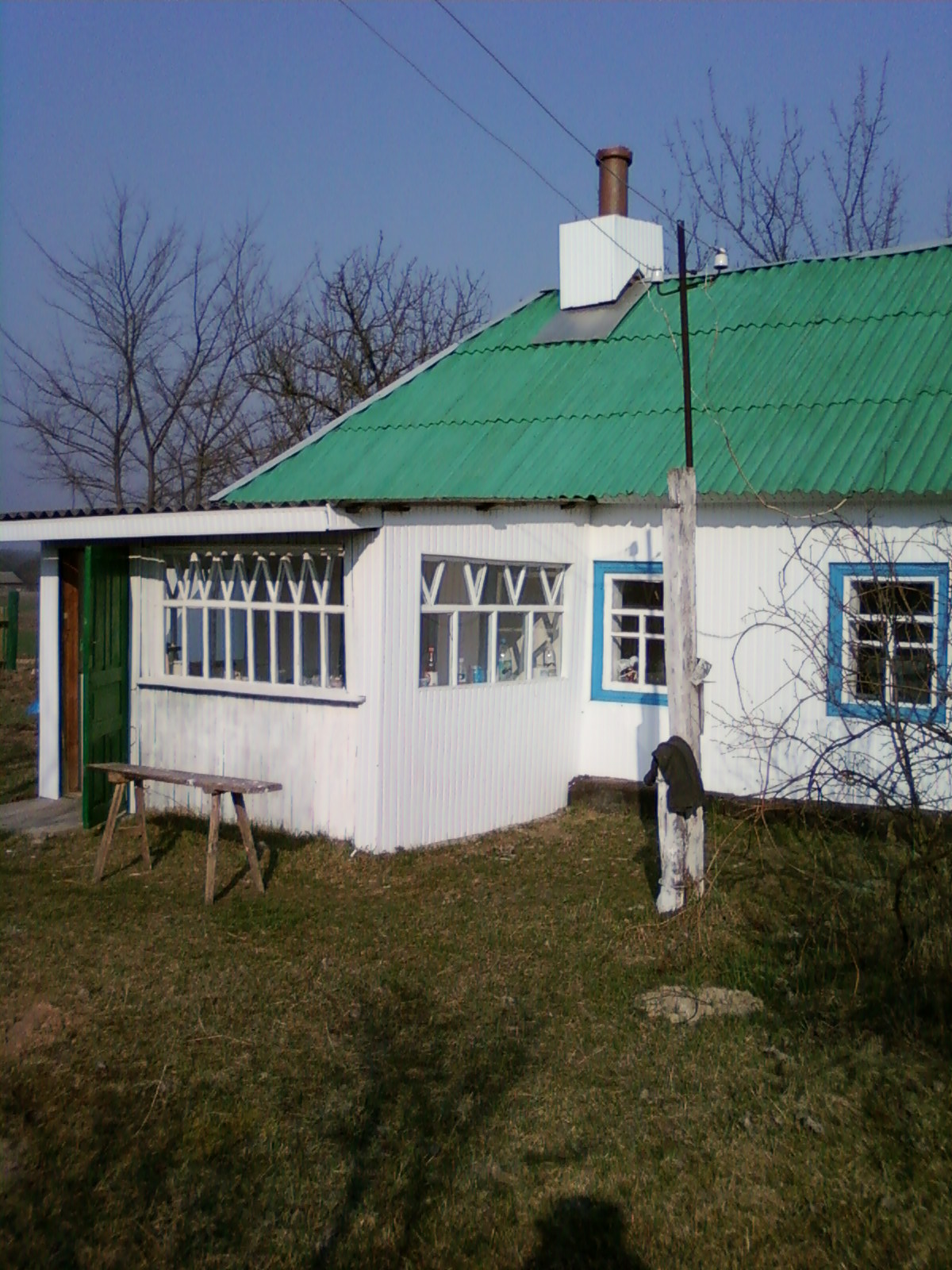

К уличной однофазной сети напряжением 127—220 В дом, как правило, подключают через воздушную линию. Для ее крепления используют крюки с изоляторами. В бревенчатые стены их вворачивают непосредственно, а для кирпичных стен рекомендуется использовать сварные кронштейны с крюками, которые крепят на цементном растворе с наполнителем из щебня или кирпичного боя. Если домик невысокий, используют сварную конструкцию из трубы, кронштейна и крюков. При этом нижний провод должен проходить от крыши на расстоянии не менее 1 м. Мачту делают из оцинкованной трубы диаметром 30—50 мм и крепят хомутами и растяжками.

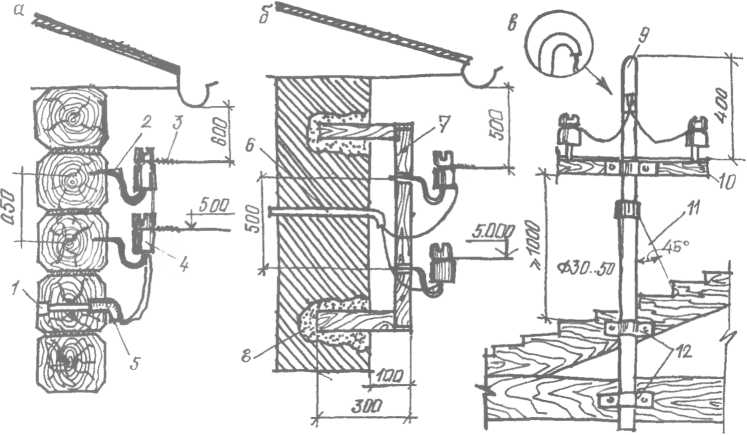

Вводы электросети: а — для деревянных стен; б для кирпичных стен; в — для небольших домиков и хозяйственных строений: 1 — выходное отверстие; 2 — крюк; 3 — подводка сети; 4 — изолятор; 5 — входная воронка; 6 — свинцовая или поливинилхлоридная трубка; 7 — кронштейн сварной; 8 — цементный раствор с наполнителем; 9 — труба ввода; 10 — кронштейн; 11 — растяжка; 12 — хомут крепления.
Проводку от ввода до счетчика делают изолированным двухжильным проводом или кабелем с сечением каждого провода не менее 2,5 мм2 и обязательно цельным куском. В проходе через стену с наружной стороны устанавливают изолятор в виде воронки (носком вниз), а с внутренней — в виде втулки. Вместо изоляторов можно использовать свинцовую или поливинилхлоридную трубку.
Внутреннюю электропроводку можно выполнять открытой на роликах, или скрытой. Выключатели устанавливают вблизи входной двери. Для подвалов и неотапливаемых хозяйственных построек применяют провода в специальной оболочке или прокладывают их в металлических трубах. Электролампы закрывают защитными колпаками.
Для открытой электропроводки используют провода марки ПР, АПР, ПРВ, АПРВ, ПВ, АПВ. Их привязывают к роликам оцинкованной проволокой или жилами обрезков проводов. В местах вязки провода дополнительно изолируют двумя слоями изоляционной ленты. На промежуточных роликах вязку можно выполнять поливинилхлоридным шнуром. Плетеный двойной провод марки ПРД надевают на ролики и привязывают тонкой тесьмой. Расстояние между роликами желательно делать одинаковым, примерно 800 мм, между проводом и стеной — не менее 10 мм.
Открыто по любым несгораемым стенам и перекрытиям можно прокладывать провода марок ППВ, АППВ, АППР (с красителем), имеющие разделительную пленку. Их прибивают гвоздями через 200— 250 мм. При прокладке по деревянным стенам под них надо подложить плетеную асбестовую ленту.
Если изоляция проводов марок ППВ, АППВ, ППВС, АППВС без красителя, прозрачная, они предназначены для скрытой проводки. Скрытую проводку прокладывают по несгораемым конструкциям в бороздах. При деревянных оштукатуриваемых стенах под провод подкладывают слой листового асбеста или делают на стене намет штукатурки толщиной не менее 5 мм. При облицовке деревянных стен сухой гипсовой штукатуркой, фанерой, плитами и т. п. провод необходимо изолировать слоями листового асбеста с двух сторон.
Плоские провода без разделительной пленки можно прокладывать по роликам. Для этого их разрезают по разделительной канавке и натягивают на ролик.
Соединение проводов выполняют обычно в разветвительных пластмассовых или металлических коробках. Присоединение выключателей, розеток, вилок, патронов выполняют различными способами в зависимости от их конструкции.
Если нужно удлинить провод (хотя этого нужно избегать), то провода соединяют только таким образом, чтобы стыки двух жил не располагались один против другого. После удаления изоляции их концы переплетают и пропаивают оловом. Затем стыки обматывают изоляционной лентой.
